平成１８年１１月８日。パナソニックのアンテナ分離型ＥＴＣ車載器を取り付けました。

＊＊＊　必要な部品　＊＊＊

＊＊＊　取り付け作業の詳細　＊＊＊

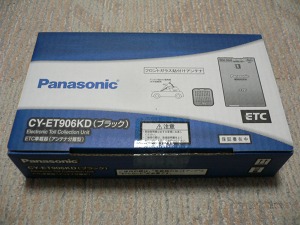

		爆音号にもついにＥＴＣ車載器を導入！ ＥＴＣ車載器本体をスッキリ隠したいので パナソニックのアンテナ分離型を選択しました。 Ｙａｈｏｏ！オークションで セットアップ込み＋助成金で６，２００円で購入しました。

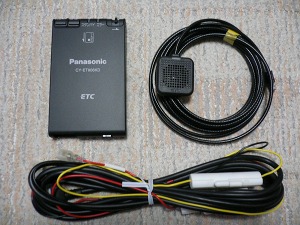

		ＥＴＣ車載器のセット内容は 車載器本体・スピーカー内臓アンテナ・電源コード 取り付けブラケット、コードクランプ他です。 （取り付けブラケット、コードクランプ他の画像はありません）
		ＥＴＣ車載器の取り付け位置は アシスタントトレイボックスの右側です。 運転席から手を伸ばせば ＥＴＣカードの出し入れなどの操作も出来ます。

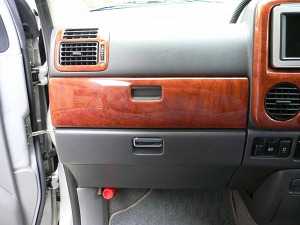

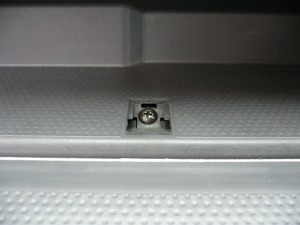

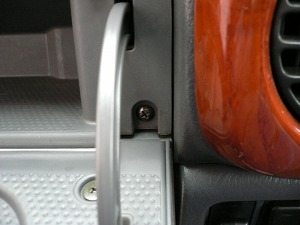

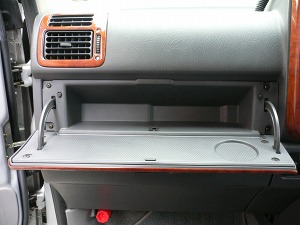

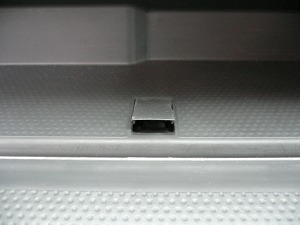

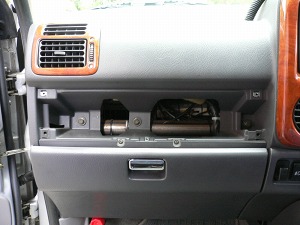

		アシスタントトレイボックスの扉を開け 中央のメクラ蓋を先端の細いドライバーで引っ掛けて外し 隅４本、中央１本の計５本のネジを外して アシスタントトレイボックスを手前に引き出します。 （画像をクリックすると拡大します）

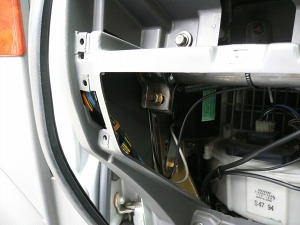

		アシスタントトレイボックスの奥には 樹脂製の補強リブと金属製のバーがありました。 ＥＴＣ車載器本体が干渉しないよう 取り付け位置に注意しなければなりません。

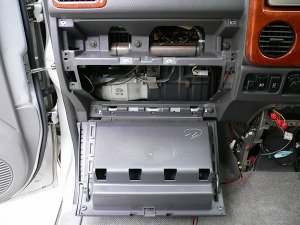

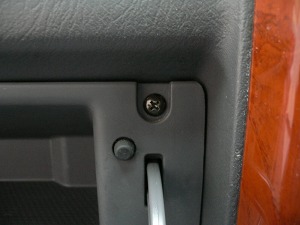

		次にグローブボックスの取り外し。 グローブボックスの扉を開けて 隅４本、中央２本の計６本のネジを外し下側に下ろします。 この時グローブボックスが重さで突然下がることがあるので 最後のネジを外す時は片手でグローブボックスを支えながら ゆっくり下ろすようにします。
		アシスタントトレイボックスに ＥＴＣ車載器本体を合わせてみると奥行きが足りません。 これではアシスタントトレイボックスの蓋が閉まりません。

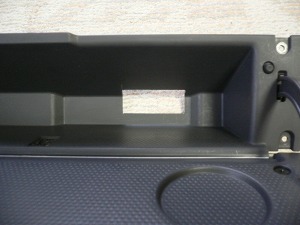

		そこでアシスタントトレイボックスの裏側を切り抜くことに 仮付けして位置を決め、ハンドソーで慎重に切りました。 切り抜いた後はヤスリで仕上げ ちょっとした手間が仕上がりに差を付けます。 （画像をクリックすると裏側を表示します）

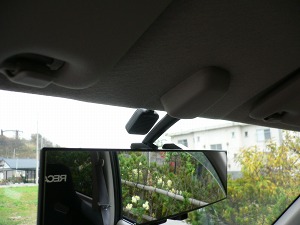

		スピーカー内臓のアンテナは フロントウィンドウ中央に両面テープで貼り付け アンテナコードをルーフライニングに押し込みます。 ルームミラーの支柱の陰になりますが 動作確認用のＬＥＤは運転席から問題なく見えました。

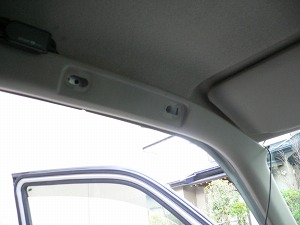

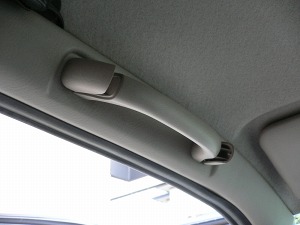

		アンテナコードはルーフライニングからピラーへ。 助手席のアシストグリップの左右両端のカバーを開き ２本のネジを外してアシストグリップを取り外し ピラーカバーを浮かしてアンテナコードを通しました。 （画像をクリックするとアシストグリップが拡大します）

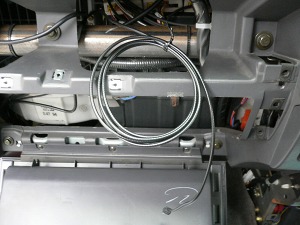

		ピラーを通ったアンテナコードを アシスタントトレイボックス裏側に引き込みます。 この時アンテナコードを噛み込んで傷つけないよう注意します。
		余ったアンテナコードは 直径１０センチ以上の円になるように丸く束ねます。

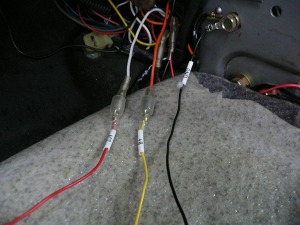

		次に電源コードの接続。 常時電源（黄色）・ＡＣＣ（赤）・アース（黒）に３本を カーオーディオ、アクセサリーソケット等から取り出し キボシ端子で確実に接続します。 電源の取り出し方法はいろいろありますので 関連サイトを参考にしてください。

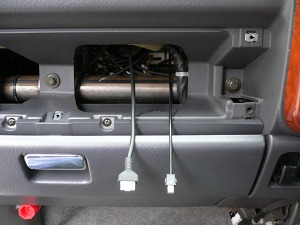

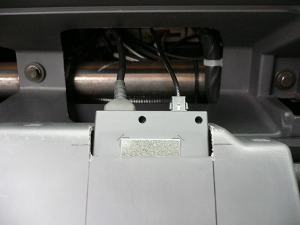

		電源コード（左）アンテナコード（右）を アシスタントトレイボックス裏から引き出し配線完了。 グローブボックスをもとに戻します。
		アシスタントトレイボックス上面に ＥＴＣ車載器本体を両面テープで固定 電源コード（左）アンテナコード（右）を確実に接続します。
		アシスタントトレイボックスをもとに戻して取り付け完了。 ＥＴＣ車載器本体は薄型なので アシスタントトレイボックス内のスペースも ほとんど犠牲にしていません。

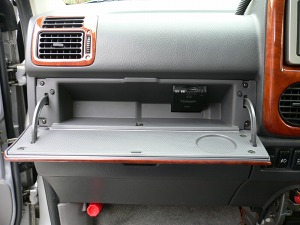

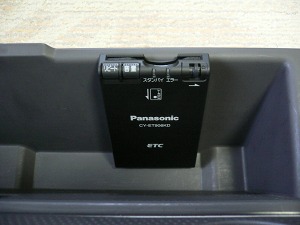

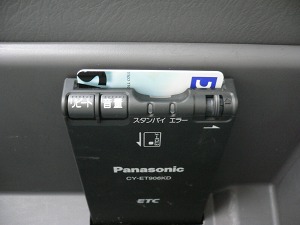

		アシスタントトレイボックスに取り付けたＥＴＣ車載器。 スッキリイイ感じに収まっています。 別売りの接続コードでパナソニックのナビに接続すれば ＥＴＣレーンや料金をナビ画面に表示させることもできます。 ですが、今のところ ナビ導入の予定はありません(^◇^;)
		横置きなのでボタンの視認性もバッチリ。 ＥＴＣカードをイジェクトしても アシスタントトレイボックス蓋への干渉はありません。
		ＥＴＣカードを挿入 スピーカーから「ポーン・ＥＴＣカードが挿入されました」と 音声案内が聞こえ、動作確認用のＬＥＤが点灯しました。 早速テストのため 昭和男鹿半島インターチェンジのＥＴＣレーンへ ゆっくり進入すると「ピッ」と音がしてバーがオープン。 ＥＴＣ車載器取り付け成功です(^o^)
