| 部 品 名 | 部品番号 | 数量 | 部品代 | 取り付け作業 |
| キャロル 純正オプションフォグランプ ３５Ｗ×２ |
不明 | １ | ４，０００円（中古） | ＤＩＹ |
 |

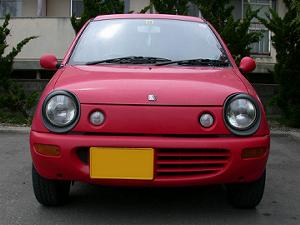

今年で１２歳になるキャロ吉号です。 真っ赤なボディーも色がくすみ疲れが目立ってきましたが 爆音家の大切なセカンドカーです。 何気なくＹａｈｏｏオークションを眺めていたら 絶版となった純正オプションのフォグランプを発見(^o^)∠※パン！ 早速ゲットしてキャロ吉号にフォグランプを取り付けました。 |
|
 |

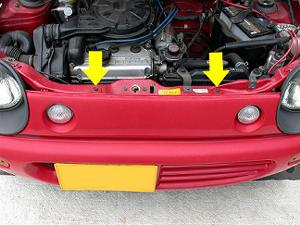

キャロルの純正フォグランプはフロントグリルと一体です。 まずはフロントグリルを外すためボンネットをオープン フロントグリル上部の２本のボルト（矢印）を外します。 |
|
 |

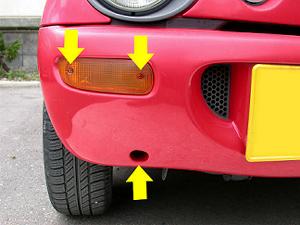

フロントグリルの下部はバンパーに裏側から固定されているので バンパーも同時に外す必要があります。 バンパーの左右下部の穴（矢印下）にレンチを差し込み ボルトを外します。 次にウインカーの裏側の隠しボルトを外すため ウインカーを固定している２本のネジ（矢印上）を ドライバーで外します。 |
|
 |

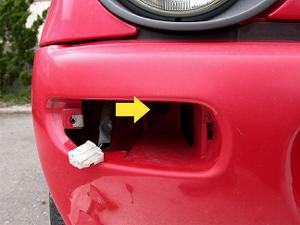

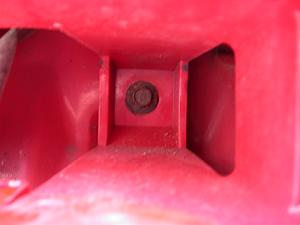

ウインカーをバンパーから外してコネクターを抜きます。 奥にバンパーを固定している隠しボルト（矢印）が見えるので 長いエクステンションレンチでボルトを外します。 （画像をクリックするとボルトを拡大します） |
|
 |

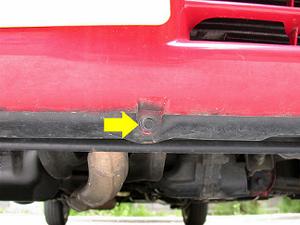

次にバンパー中央下部のボルト１本（矢印）を外します。 ボルトはバンパーに対し斜めに取り付けられているので ボルト頭をなめないように気を付けて外します。 |
|
 |

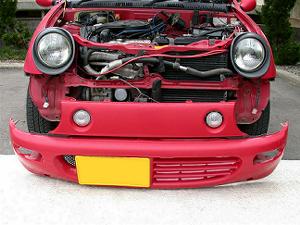

フロントグリルの上部左右両側のクリップを外し バンパーの左右に手をかけ、手前に引くとバンパーが外れます。 フロントグリルと一体となったスモールランプの配線があるので 配線を引きちぎらないよう気をつけます。 |
|
 |

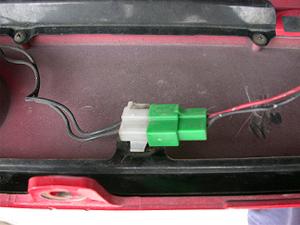

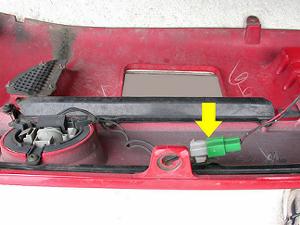

フロントグリルと一体となったスモールランプの配線です。 車両からフロントグリルを切り離すため 白色のコネクターの突起を押しながらコネクターを引き抜きます。 （画像をクリックするとコネクターを拡大します） |
|
 |

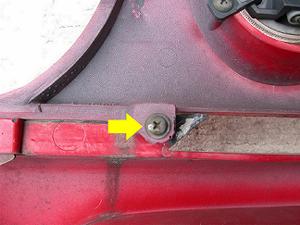

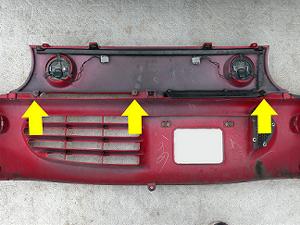

外れたフロントグリルとバンパーです。 フロントグリルの下部とバンパー上部を固定している ３本のネジ（矢印）を外して切り離します。 （画像をクリックするとネジを拡大します） |
|
 |

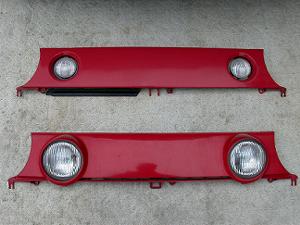

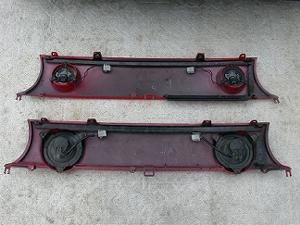

上がスモールランプと一体のフロントグリル 下がフォグランプと一体のフロントグリルです。 フォグランプはフロントグリルの高さとほぼ同等の口径 バルブは３５ＷのＨ３タイプです。 |
|
 |

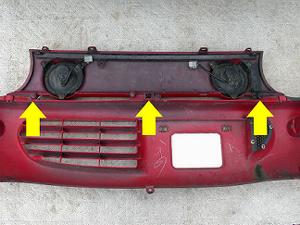

フォグランプと一体のフロントグリルをバンパーに取り付け バンパー上部に３本のネジ（矢印）で固定します。 車両への固定方法もコネクターの形状も完全に同一 さすが純正オプション品ですね。 |
|
 |

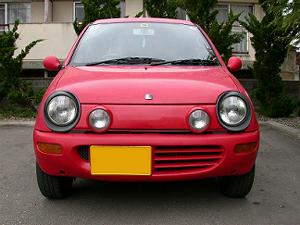

外した逆の手順で フロントグリルと一体になったバンパーを車両に取り付け ウインカーを元に戻して作業完了です。 フォグランプでキャロ吉号の顔つきが精悍に変身しました。 経年変化により色調が若干異なりますが 古い車だけにご愛嬌です(*^o^*) |
|
|

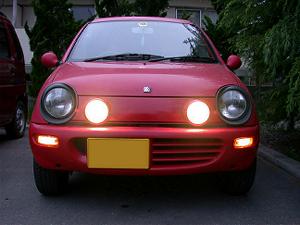

フォグランプスイッチオン！ といいたいところですが スモールランプとコネクターを差し替えただけなので フォグランプはスモールのスイッチで操作します(^◇^;) 片側３５Ｗなので光量は多くありませんが それでも視界が開けて暗い夜道も安心になりました。 フォグランプでますます進化！ がんばれキャロ吉号(^o^)/ |
|
 |
 |
 |
